چگونه با استفاده از ورق فولادی فنر، فنر طراحی کنیم؟

طراحی فنر با استفاده از ورق فولادی فنر فرآیندی دقیق است که به ترکیبی از دانش مهندسی، تجربه عملی و درک خواص منحصر به فرد فولاد فنر نیاز دارد. به عنوان یک تامین کننده ورق فولادی فنری، من به خوبی با تفاوت های ظریف این ماده و مراحل مربوط به ایجاد فنرهای موثر آشنا هستم. در این وبلاگ شما را با جنبه های کلیدی طراحی فنر با ورق فولادی فنری راهنمایی می کنم.

آشنایی با ورق فولادی فنری

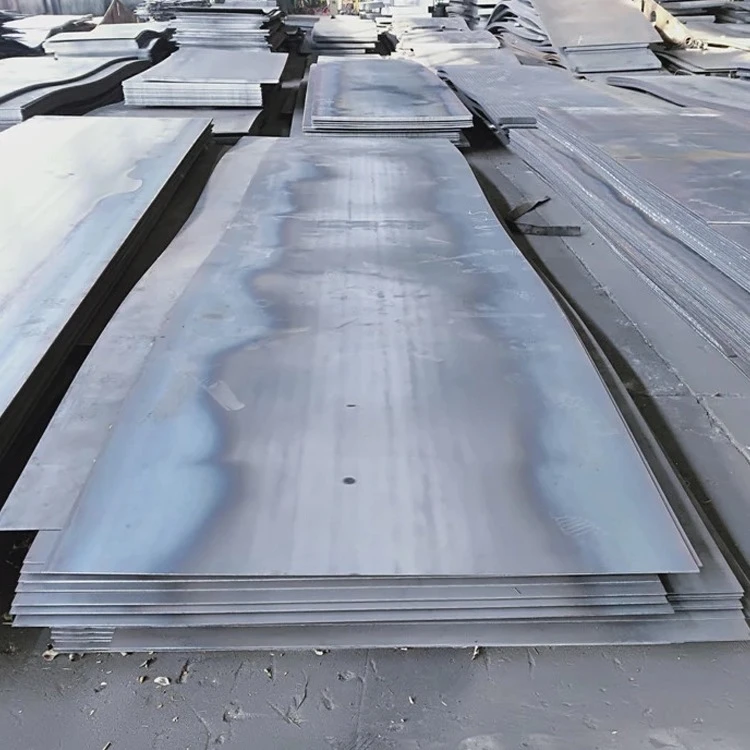

صفحات فولادی فنری به دلیل استحکام بالا، خاصیت ارتجاعی عالی و مقاومت در برابر خستگی خوب شناخته شده اند. این ویژگی‌ها آن‌ها را برای کاربردهایی ایده‌آل می‌سازد که فنر نیاز به تحمل چرخه‌های بارگیری و تخلیه مکرر بدون از دست دادن شکل خود دارد. دو نوع متداول ورق فولادی فنری که ما عرضه می کنیم عبارتند ازورق و صفحه فولادی فنری نورد گرم 60Si2Mnوورق فولادی فنر با کربن بالا Sae1095.

صفحه فولادی فنری 60Si2Mn حاوی سیلیکون و منگنز است که سختی و استحکام آن را افزایش می دهد. می توان آن را برای دستیابی به سطوح مختلف سختی و چقرمگی تحت عملیات حرارتی قرار داد و آن را برای طیف گسترده ای از کاربردهای فنری، از سیستم های تعلیق خودرو گرفته تا ماشین آلات صنعتی، مناسب می کند.

از سوی دیگر، ورق فولادی فنر پرکربن Sae1095 دارای محتوای کربن بالایی است که مقاومت در برابر سایش و استحکام بالایی به آن می‌دهد. اغلب در کاربردهایی که فنر نیاز به بارگذاری بالا و انعطاف پذیری خوب دارد، مانند فنرهای تجهیزات سنگین استفاده می شود.

مرحله 1: الزامات فنر را تعریف کنید

اولین قدم در طراحی فنر با استفاده از ورق فولادی فنری، تعریف دقیق الزامات فنر است. این شامل تعیین باری است که فنر باید تحمل کند، انحراف یا جابجایی که متحمل می شود و محیطی که در آن کار می کند.

به عنوان مثال، اگر فنر برای سیستم تعلیق خودرو است، باید وزن وسیله نقلیه، شرایط جاده مورد انتظار و سطح راحتی مطلوب را بدانید. این عوامل بر سختی فنر که به عنوان نیروی مورد نیاز برای ایجاد یک انحراف واحد تعریف می شود، تأثیر می گذارد. سفتی فنر با استفاده از فرمول (k=\frac{F}{\delta}) محاسبه می‌شود، که در آن (k) سختی، (F) نیروی اعمال‌شده و (\delta) انحراف است.

مرحله 2: صفحه فولادی فنری مناسب را انتخاب کنید

بر اساس الزامات تعریف شده در مرحله قبل، باید صفحه فولادی فنری مناسب را انتخاب کنید. عواملی مانند استحکام، قابلیت ارتجاعی، مقاومت در برابر خوردگی و هزینه را در نظر بگیرید.

اگر فنر در معرض یک محیط خورنده قرار گیرد، می توانید یک صفحه فولادی فنری با سطح بالاتری از مقاومت در برابر خوردگی را انتخاب کنید، مانند فولاد فنری مبتنی بر فولاد ضد زنگ. ماکویل فولادی فنری 65Mn با استحکام بالا نورد گرمگزینه خوبی برای کاربردهایی است که به استحکام بالا و مقداری مقاومت در برابر سایش نیاز دارند.

ضخامت ورق فولادی فنری نیز یک نکته مهم است. یک صفحه ضخیم تر به طور کلی منجر به فنر سفت تر می شود، در حالی که صفحه نازک تر فنر انعطاف پذیرتری تولید می کند. شما می توانید از محاسبات مهندسی استفاده کنید یا با تیم فنی ما مشورت کنید تا ضخامت مطلوب را برای برنامه خود تعیین کنید.

مرحله 3: هندسه فنر را تعیین کنید

هندسه فنر نقش تعیین کننده ای در عملکرد آن دارد. هندسه های رایج فنر شامل فنرهای مارپیچ، فنرهای برگ و فنرهای پیچشی هستند.

فنرهای حلزونی رایج ترین نوع فنر هستند و با پیچاندن صفحه فولادی فنر به شکل مارپیچ ساخته می شوند. گام (فاصله بین سیم پیچ های مجاور)، قطر متوسط ​​مارپیچ و تعداد سیم پیچ ها همگی بر خواص فنر تأثیر می گذارند.

فنرهای برگ از روی هم قرار دادن چندین لایه از صفحات فولادی فنری بر روی یکدیگر ساخته می شوند. طول، عرض و تعداد برگها در بهار، سفتی و ظرفیت باربری آن را تعیین می کند.

فنرهای پیچشی برای مقاومت در برابر نیروهای پیچشی طراحی شده اند. آنها معمولاً با خم کردن صفحه فولادی فنری به شکل خاصی مانند مارپیچ یا U شکل ساخته می شوند.

مرحله 4: انجام محاسبات مهندسی

هنگامی که هندسه فنر را تعیین کردید، باید محاسبات مهندسی را انجام دهید تا مطمئن شوید که فنر الزامات طراحی را برآورده می کند. این محاسبات شامل تعیین سطوح تنش در فنر، انحراف تحت بار و فرکانس طبیعی فنر است.

تنش در فنر را می توان با استفاده از فرمول تنش مناسب برای هندسه فنر خاص محاسبه کرد. به عنوان مثال، در یک فنر مارپیچ، تنش برشی (\tau) را می‌توان با استفاده از فرمول (\tau = K\frac{8FD}{\pi d^{3}})، که در آن (K) ضریب Wahl، (F) نیروی اعمال‌شده، (D) قطر متوسط ​​فنر، و (d) قطر سیم است (برای یک صفحه سیم به ضخامت که می‌تواند مربوط به فنر مارپیچ باشد).

انحراف فنر را می توان با استفاده از سفتی فنر و نیروی اعمالی محاسبه کرد. فرکانس طبیعی فنر برای جلوگیری از رزونانس مهم است که می تواند باعث لرزش بیش از حد و خرابی زودرس فنر شود.

مرحله 5: طراحی برای تولید

هنگام طراحی فنر با استفاده از ورق فولادی فنری، مهم است که فرآیند ساخت را در نظر بگیرید. صفحه فولادی فنری برای دستیابی به شکل و خواص مورد نظر نیاز به برش، تشکیل و عملیات حرارتی دارد.

برش ورق فولادی فنری را می توان با استفاده از روش هایی مانند برش، اره یا برش لیزری انجام داد. شکل دادن صفحه به شکل فنر مورد نظر ممکن است شامل فرآیندهایی مانند خمش، کلاف یا مهر زنی باشد. عملیات حرارتی برای بهبود استحکام و دوام فنر بسیار مهم است. معمولاً شامل فرآیندهایی مانند خاموش کردن و تمپر کردن است.

مرحله 6: نمونه سازی و آزمایش

پس از انجام محاسبات طراحی و مهندسی، پیشنهاد می شود یک نمونه اولیه از فنر ایجاد شود. نمونه اولیه را می توان برای تأیید طراحی و انجام هرگونه تنظیمات لازم استفاده کرد.

آزمایش نمونه اولیه شامل اعمال بارهای مورد انتظار و اندازه گیری انحراف، سطوح تنش و سایر پارامترهای عملکرد است. اگر نمونه اولیه الزامات طراحی را برآورده نمی کند، ممکن است لازم باشد به مراحل قبلی برگردید و تغییراتی در هندسه فنر، انتخاب مواد یا فرآیند ساخت ایجاد کنید.

مرحله 7: تولید انبوه

هنگامی که نمونه اولیه با موفقیت آزمایش شد و طراحی نهایی شد، می توانید به تولید انبوه ادامه دهید. در طول تولید انبوه، حفظ کنترل کیفیت دقیق برای اطمینان از اینکه هر فنر با مشخصات طراحی مطابقت دارد، مهم است.

اقدامات کنترل کیفیت ممکن است شامل بازرسی بصری، اندازه گیری ابعادی و آزمایش مکانیکی باشد. ما یک سیستم کنترل کیفیت پیشرفته داریم تا اطمینان حاصل کنیم که تمام صفحات فولادی فنری ما و فنرهای ساخته شده از آنها با بالاترین استانداردها مطابقت دارند.

نتیجه گیری

طراحی فنر با استفاده از ورق فولادی فنری یک فرآیند پیچیده اما پر ارزش است. با دنبال کردن مراحل ذکر شده در این وبلاگ، می توانید فنری ایجاد کنید که نیازهای خاص شما را برآورده کند و در کاربرد مورد نظر خود به طور قابل اعتماد عمل کند.

به عنوان یک تامین کننده ورق فولادی فنری، ما متعهد به ارائه مواد با کیفیت بالا و پشتیبانی فنی برای کمک به شما در پروژه های طراحی فنر هستیم. چه یک تولید کننده در مقیاس کوچک یا یک شرکت صنعتی در مقیاس بزرگ باشید، ما تخصص و منابع لازم برای رفع نیازهای شما را داریم.

اگر علاقه مند به خرید ورق های فنری برای پروژه های طراحی فنر خود هستید و یا در مورد فرآیند طراحی سوالی دارید، لطفا با ما تماس بگیرید. ما مشتاقانه منتظر بحث در مورد نیازهای شما و همکاری با شما برای یافتن بهترین راه حل هستیم.

مراجع

• Shigley، JE، و Mischke، CR (2001). طراحی مهندسی مکانیک. مک گراو - هیل.
• بودیناس، آر جی، و نیسبت، جی کی (2011). طراحی مهندسی مکانیک شیگلی. مک گراو - هیل.
• بیکفورد، جی اچ (1997). مقدمه ای بر طراحی و رفتار اتصالات پیچ و مهره ای. مارسل دکر.
